Estap EM 3000 Akıllı PDU Kurulum Notlarım-2

25.03.2013
609

Estap Akıllı PDU Em-3000 Kurulum-2 Akıllı PDU ile ilgili geçen hafta tanıtımına başladığım Estap EM 3000 için Kapı Sensörü montajını anlatmaya çalışacağım. Manyetik kuru kontak olarak alarm sistemlerinde kullanılan bu sensörleri dilerseniz Akıllı Pdu EM3000’e entegre edebilirsiniz. Bunun için öncelikle kontrol edilece

Estap EM 3000 Akıllı PDU Kurulum Notlarım-2

Estap Akıllı PDU Kurulum-2

Akıllı PDU ile ilgili geçen hafta tanıtımına başladığım Estap EM 3000 için Kapı Sensörü montajını anlatmaya çalışacağım.

Manyetik kuru kontak olarak alarm sistemlerinde kullanılan bu sensörleri dilerseniz Akıllı Pdu EM3000’e entegre edebilirsiniz. Bunun için öncelikle kontrol edilecek kapı sayısı belirlenir ve sensör çifti tedarik edilir. Sensörün bir tarafında (kabloların girdiği taraf) civa lambası bulunurken diğer tarafında manyetik mıknatıs bulunmaktadır. Sensörün açılmış hali şu şekildedir:

Manyetik Kuru Kontak Sensörü:

estap-kuru-kontak

Sensördeki gördüğünüz iki uç artı ve eksiyi temsil etmez aslında. Basit bir elektrik anahtarı gibi çalışmakta olan sensör üzerinden 12V akım geçmektedir. Bu akım manyetik alan oluştuğunda yani kapı kapandığında kesintiye uğrar ve tıpkı bir butona basılmış gibi Akıllı PDU kesilen akımı algılar ve kapının açıldığını yorumlar.

Böylece PDU’da yaptığınız programlamaya göre gerekli alarm üretilecek ve yapılması istenen işler tetiklenecektir. Örneğin aydınlatmaların açılması, sesli siren ileri ikaz verilmesi gibi sıralanabilir.

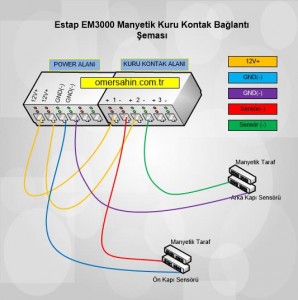

Manyetik Kuru Kontak Kapı Sensörü Bağlantıları:

estap akıllı pdu

Ben kablolama işleminde Cat5 UTP kablo kullandım. Yukarıdaki renklere benzer şekilde sizde bağlantı gerçekleştirebilirsiniz. Çok birşey anlatmaya gerek yok zaten. Yukarıdaki şemada her şey açık bir şekilde gösteriliyor.

Önemli bir nokta; manyetik kapı sensörüne Negatif (-) ucu gönderiniz. Aksi takdirde Mesafe uzun olduğunda devre tamamlanmayabilir. Şemadaki kurulumu yaptıktan sonra cihaza güç verilir ve 1-2 dakika sonra web paneline bağlanılır.

SENSÖR AYAR EKRANI

estap-menu

Panelde Sensör Ayarları>Dahili Sensör Ayarları ekranı açılır. Burada Sensör Tipi Giris ve Ad hanesinde INPUT1, INPUT2,….. şeklinde devam eden kısımda Aktif hanesini Pasiften –> Aktife getirilir. Daha sonra Giriş Tipi seçeneğinden Giriş Tipi KAPI olarak seçilir ve Kaydedilerek bu ekrandan çıkılır. İsteğe göre Alarm seçenekleride Aktif olarak işaretlenir. Sonrasında ise sensörleri test etmek için kapı açılır ve kapatılır. Alarm var ise sistem hazır demektir.
